АВТОМАТИЧНИ ПРЕКЪСВАЧИ

Миниатюрните автоматични прекъсвачи от серията Ex9BH и Ex9BN са универсални устройства за всички видове приложения, покриващи високите изисквания на стандартите за предпазители, предназначени за използване в сгради, EN 60898 н номинални токове от 1 до 63 A. Номиналната изключвателна възможност при късо съединение Icn е 10 kA за серията Ex9BH и 6 kA за Ex9BN. В двата случая този показател важи за всички версии на предпазителите, т. е. до номинален ток 63 A с характеристика на изключване D.

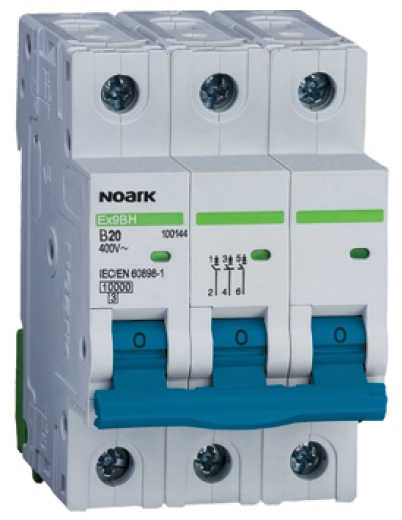

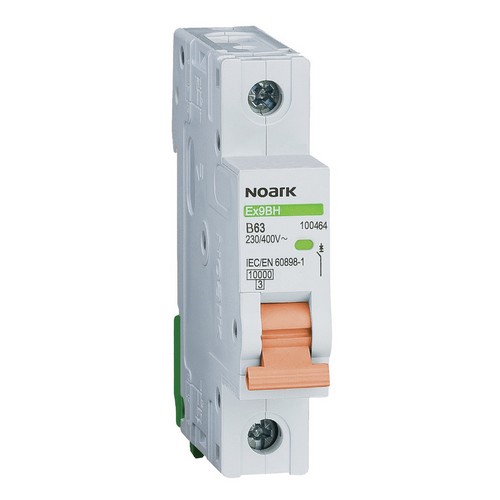

Предпазителите Ex9BH (10 kA) се предлагат в 1, 1+N, 2, 3, 3+N и 4-полюсна версия с ширина на полюса един модул (18 mm) с характеристики на изключване B, C и D. Предпазителите от тази серия са снабдени с цветни лостчета за управление, всяко с цвят, отговарящ на номиналния ток на дадения предпазител. Тъй като лостчетата са оцветени изцяло, обозначаването не може да бъде променено.

Икономичният вариант на предпазителите с изключвателна възможност 6 kA Ex9BN се предлага в 1- и 3-полюсна версия с характеристики на изключване B, C и D. Що се отнася до механичните качества, тази серия е изцяло съвместима с версията 10 kA.

Миниатюрните автоматични прекъсвачи от серии Ex9BH и Ex9BN могат да се допълнят с широк асортимент от аксесоари. Те могат да бъдат снабдени с до три броя помощни или сигнални контакта AX31, AL31, AXL31 и същевременно с до два модула напреженови изключватели. Всички тези аксесоари могат да се монтират към предпазителя от лявата страна. Oт дясната страна може да се монтира допълнително модул ДТЗ Ex9LE и да се създаде специфична комбинация.

Компактните автоматични прекъсвачи Ex9M са предназначени са за различни приложения в областта на битовото електроразпределение, а също така покриват високите изисквания на промишлените приложения. Автоматичните прекъсвачи се предлагат с изключвателна способност Ics=Icu от 36 до впечатляващите 150 кА за всички типоразмери.

В най-скоро време ще се предлага пълен асортимент за номинални токове до 1600 A с различни типове предпазители и с пълния набор от аксесоари.

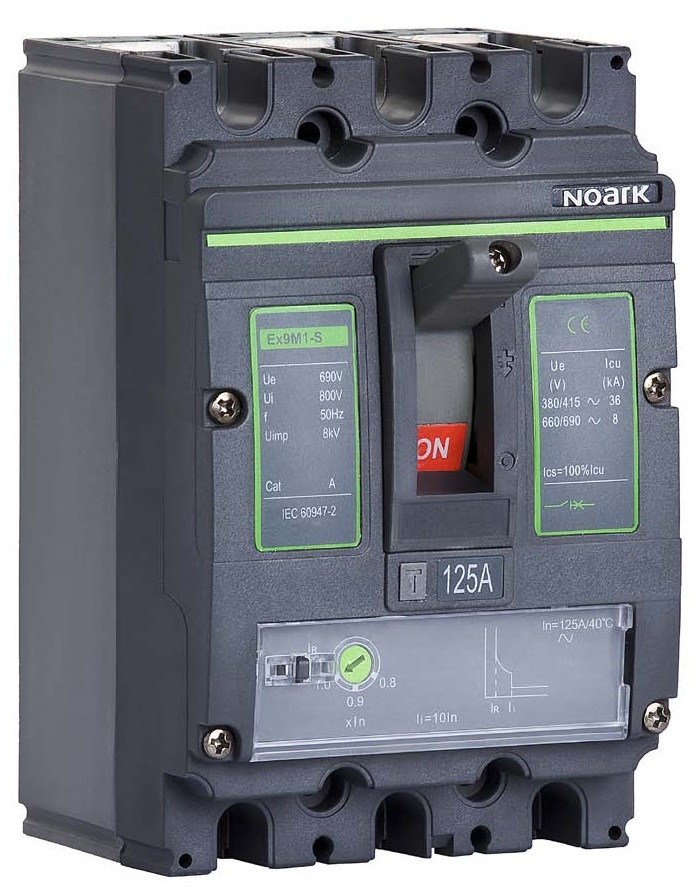

Автоматичните прекъсвачи Ex9M1 TM типоразмер 1 покриват диапазон от номинални токове от 16 до 125A. Към момента се предлагат основно в триполюсни версии. Налични са четири версии с различна изключвателна възможност: Ex9M1S 36 кА, Ex9M1N 50 кА, Ex9M1H 100 кА и Ex9M1P 150 кА. Обурудвани с термомагнитна защита с регулиране от 0,8 до 1,0 In и с фиксирана защита от късо съединение Ii = 10 x In. В основния комплект с прекъсвача се доставят крепежни болтове и междуфазови сепаратори.

Автоматичните прекъсвачи Ex9M2 TM типоразмер 2 покриват диапазон от 125 до 250 A. Към момента се предлагат основно в триполюсни версии. Налични са четири версии с различна изключвателна възможност: Ex9M2S 36 кА, Ex92N 50 кА, Ex9M2H 100 кА и Ex9M2P 150 кА. Обурудвани с термомагнитна защита с регулиране от 0,8 до 1,0 In и постъпково регулируема защита от късо съединение с Ii от 5 до 10 x In. В основния комплект с прекъсвача се доставят крепежни болтове и междуфазови сепаратори.

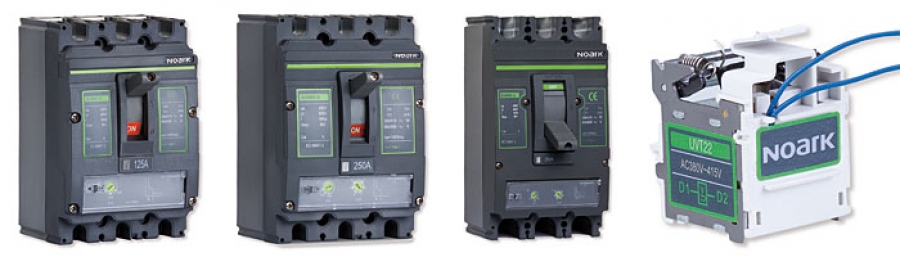

Автоматичните прекъсвачи лят корпус Ex9M могат да бъдат оборудвани с различни аксесоари, включващи помощни и сигнални контакти , минимално напреженови и независими изключватели, задвижващи механизми и др.
