ТЕРМОМАГНИТНИ МОТОРНИ ПРЕКЪСВАЧИ













TeSys GV2 Компактни и лесни за избор, моторните прекъсвачи TeSys GV2 са широки само 45 мм и се категоризират според своите показатели и функции: тип контрол, изключвателна способност, защита на двигателя и аксесоари.



TeSys GV2, LC Осигурявайки бърз и лесен избор и гарантирана съвместимост, контакторът TeSys D , съгласуван с моторния прекъсвач TeSys GV2, представлява изключително компактно решение за моторен пускател.



TeSys GV3 Конструирани с новата и интелигентна патентована система за клеми Ever L ink*, прекъсвачите TeSys GV3 осигуряват по-надеждно и по-качествено свързване: затягането на кабелите остава стабилно, здраво и трайно дори при тежки условия. Общите допълнителни аксесоари към гамите GV2 и GV3, осигуряват удобство и значителна икономия на време при инсалирането.бщитеОбщите допълнителни аксесоари към гамите GV2 и GV3, осигуряват удобство и значителна икономия на време при инсталирането.

Общите допълнителни аксесоари към гамите GV2 и GV3, осигуряват удобство и значителна икономия на време при инсталирането.

Общите допълнителни аксесоари към гамите GV2 и GV3, осигуряват удобство и значителна икономия на време при инсталирането.

Общите допълнителни аксесоари към гамите GV2 и GV3, осигуряват удобство и значителна икономия на време при инсталирането.







Подкатегории

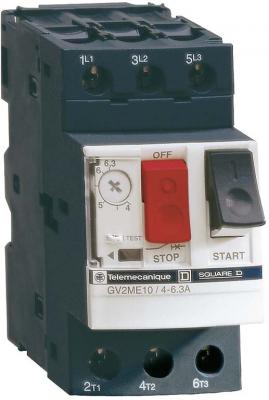

ТЕРМОМАГНИТНИ МОТОРНИ ПРЕКЪСВАЧИ GV2-ME (2)

Tesys GV2-ME са лесни за използване и инсталиране, с вградени компактни    и ергономични изделия, отговарящи на изискванията за старт и стоп на двигатели. Всички решения за директни  моторни задвижвания Tesys имат по 2 допълнителни контакта, които позволяват тяхното включване в електрическите вериги за безопастност.















  •
  •



















  • Всички решенията за директни моторни задвижвания TeSys имат по 2 допълнителни контакта, които позволяват тяхното включване в електрически вериги за безопасност
  •











    Всички машини, изискващи:

    • Моторни пускатели за старт или стоп на двигатели
    • Разединяване на управляващата верига на машината~



    ТЕРМОМАГНИТНИ МОТОРНИ ПРЕКЪСВАЧИ GV3-ME (2)

    Едно по-силно, по-безопасно и по-дълготрайно свързване

    Конструирани с новата и интелигентна патентована система за клеми EverLink* , прекъсвачите TeSys GV3 осигуряват по-надеждно и по-качествено свързване: затягането на кабелите остава стабилно, здраво и трайно дори при тежки условия. Общите допълнителни аксесоари към гамите GV2 и GV3, осигуряват удобство и значителна икономия на време при инсталирането.



    *Патент на Schneider















    ДОПЪЛНИТЕЛНА ИНФОРМАЦИЯ GV2ME, GV3ME (0)

    Прекъсвачите GV2ME и GV3ME са триполюсни термомагнитни прекъсвачи, специално проектирани за управление и защита на електродвигатели, в съответствие с европейската нарма 2EC 947-2 и 2EC 947-4-1.



    Свързване :

    Тези прекъсвачи са проектирани за свързване посредством винтови клеми.



    Ползване на прекъсвачите :









    GV2ME и GV3ME: управление с бутони                                 GV2P: управление с въртяща ръкохватка

    Включването е ръчно посредством натискане на бутон        GV7R: управление с плъзгаща ръкохватка

    ``I``1. Изключването е ръчно чрез натискане на                 Включването е ръчно, посредством придвижване на

    ``O``2. Или автоматично, след задействане на                   ръкохватката или палеца в положение ``I`` 1.

    магнитнотермичния защитен блок, или при активиране      Изключването е ръчно, посредсвом придвижване на

    на допълнително монтиран напреженов изключващ            ръкохватката илипалеца в положение ``0`` 2. Аварийно

    блок.                                                                                        изключване на прекъсвача установява автоматично органа

                                                                                                    за управление в положение 3. Последващо включване е

                                                                                                    възможно единствено след ръчно установяване на същия

                                                                                                    в положение ``0``.



    Управлението е ръчно и местно, когато прекъсвача не е съчетан с контактор.

    Управлението е автоматично и дистанционно, когато прекъсвачът е съчетан с контактор.





    Защита на електродвигателите и на персонала:



    Защитата на електродвигателите е осугурена посредством елементите за термомагнитна защита, вградени в прекъсвача. Магнитните елементи ( за защита срещу късо съединение ) не позволяват настройка на точка на отсечка, която е равна на 13 пъти максималния ток за настройка на термичната защита. Елементите за термична защита ( претоварване ) включват автоматична компенсация при промени в околната температура.

    Работният ток на електродвигателя се задава чрез градуирания ключ 4.



    Предвидена е също и защита на работещия персонал. Всички части под напрежение, на устройството са защитени срещу пряк допир.



    Добавянето към прекъсвача на допълнителна минималнонапреженова приствка позволява на прекъсвача да изключи при липса на напрежение. По този начин потребителя е защитен срещу евентуално самостоятелно включване на електродвигателя при нормализиране на напрежението, докато не бъде задължително натиснат бутона 2 за пускане на електродвигателя.



    При монтирането към прекъсвача на напреженова приставка изключването може да бъде управлявано дистанционно.



    Командните органи на двата вида прекъсвачи, открити и в затворен корпус, дават възможност за заключване на устройството в положение ``0`` посредством 3 катинара.



    Тъй като тези прекъсвачи са подходящи за секциониране, в положение ``изключено`` те осигуряват подходящо изолационно разстояние и показват положението на подвижните контакти чрез положението на командните органи на прекъсвача.



    Специални характеристики :



    Тези открити прекъсвачи на електродвигатели се инсталират лесно във всякакви конфигурации благодарение на универсалната им система за монтаж посредсвом винтове или щипки за монтаж на симетрична, асиметрична или комбинирана шина.
