- Код: 28601
- Производител: Schneider Electric - France
- Тегло: 1.233 кг
3- и 4-полюсни автоматични прекъсвачи и мощностни разединители, разработени специално за употреба преди модулната апаратура:
- подсилване на изключвателната възможност на устройствата, намиращи се надолу по веригата, посредством каскадиране до 25 кА
- опростен монтаж в шкафове Pragma или Prisma Plus от тип G
Монтиране със защракване върху DIN релса
Офертата е за NG160Е 3Р ( от продуктовите опции се задава ампеража ). Всички останали NG160Е/N/H и брой полюси ( 3Р и 4Р ) изпълняваме по поръчка!
Номинален ток: 16 до 160 А
Номинално напрежение Ue: 500 V AC
Изолационно напрежение Ui: 800 V
Издръжливост на импулсно напрежение Uimp: 8 kV
Ширина в модули от 9 mm:
- за 3Р - 10
- за 4Р - 14
Координация между автоматични прекъсвачи и мощностни разединители

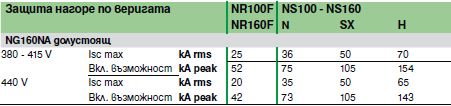

Мощностните резединители трябва да бъдат защитени срещу къси съединения надолу по веригата. Затова изборът на правилния мощностен разединител, зависи от координирането със защитното устройство, инсталирано нагоре по веригата. Таблицата по-доли показва максималния ток на късо съединение в kA rms, за който мощностния разединител е защитен чрез координиране с намиращия се по горе във веригата автоматичен прекъсвач.
Важно: мощностния разединител трябва да бъде защитен срещу претоварвания. Класът на мощностния разединител трябва да бъде по-висок или равен на този на прекъсвача нагоре по веригата.
